KD-HDMI系列HDMI无缝切换矩阵

发表时间:2022-06-16浏览次数:478

HDMI矩阵处理器-卡迪富
  • KD-HDMI系列HDMI无缝切换矩阵
产品介绍
KD-HDMI系列HDMI无缝切换矩阵

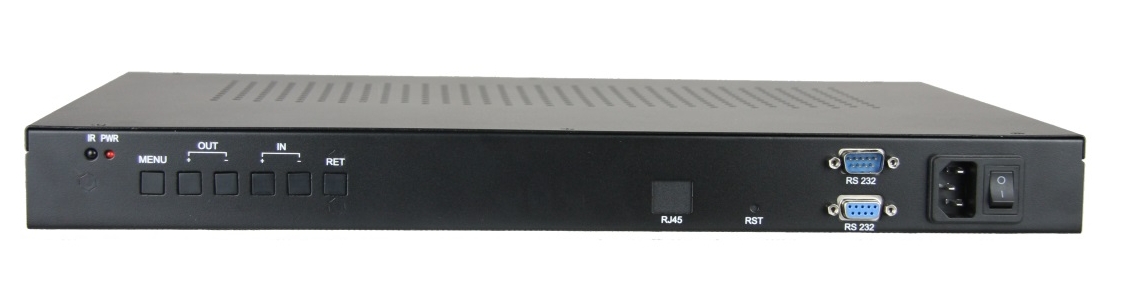

产品图片:


FS-HBX5100系列HDMI无缝切换矩阵

产品介绍:

卡迪富/KAWDEN KD-HDMI系列HDMI无缝切换拼接矩阵采用单片机控制,FPGA实现图像接入,广播级无缝切换和拼接功能,克服了传统开关式矩阵的切换闪屏、黑屏、蓝屏、拼接响应慢的缺点,让用户得到全新的视觉体验,是普通商显,视频会议系统和直播系统信号交换设备的理想之选。



产品特点:

1、采用单片机+ FPGA硬件结构,简单,可靠性高

2、通过FPGA内存交换技术实现广播级无缝切换,切换时间小于50ms,克服开关式矩阵切换闪屏、黑屏、蓝屏等现象

3、支持双程序模式,普通切换模式和拼接模式,客户可根据现场实际需求进行选择,

3、内置图像拼接功能,无需拼接板参与即可实现拼接,拼接响应速度快
4、支持输入信号检测,无信号输出底图为蓝色,方便客户现场调试

5、具有断电现场切换记忆保护、视频同步或分离切换等功能,
6、内置轮循切换功能,能任意设定间隔时间和通道

7、支持预案设置和调用,方便客户根据不同的现场情况设置切换和拼接模式
8、支持按键面板,遥控器,PC客户端,232串口,手机、平板等操作方式

9、输出只支持1080P 30hz.



应用范围:

HDMI无缝切换拼接矩阵应用于智能商显,大型数据中心,会议系统和指挥系统



应用方案:

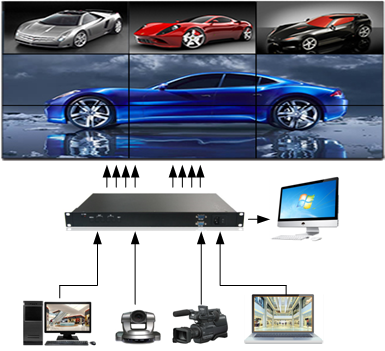

FS-HBX5100系列HDMI无缝切换矩阵应用

技术参数
产品型号
KD-HDMI0404
KD-HDMI0408
KD-HDMI0808
KD-HDMI0809
KD-HDMI0812
 KD-HDMI0816
KD-HDMI1212
KD-HDMI1616
HDMI输出
4 8 8 9 12 16 12 16
HDMI输入
4 4 8 8 8 8 12 16
其它接口 RS232接口2个,一公一母
控制方式
可以选择PC客户端、红外遥控器、按键、IPad、手机WEB客户端操作
电源 220V 60HZ
功耗
≤50W
体积 2U机箱 长:450mm*宽280mm*高85mm
工作温度
-10℃--+55℃
工作湿度
10%--90%
