大屏液晶拼接是怎么实现拼接的呢?

文章来源:拼接屏行业资讯人气:424发表时间:2021-07-08

  大屏液晶拼接是怎么实现拼接的呢?


  液晶拼接大屏是一种具有可拼接性,可组成一个大面积显示区域的大屏幕产品,广泛应用于各种大屏需求场合,如会议、展示、视频、安防监控、指挥中心等领域,可以实现单屏、全屏、分割、画面跨屏漫游等多种显示方式,那么大屏液晶拼接是怎么实现拼接功能的呢?

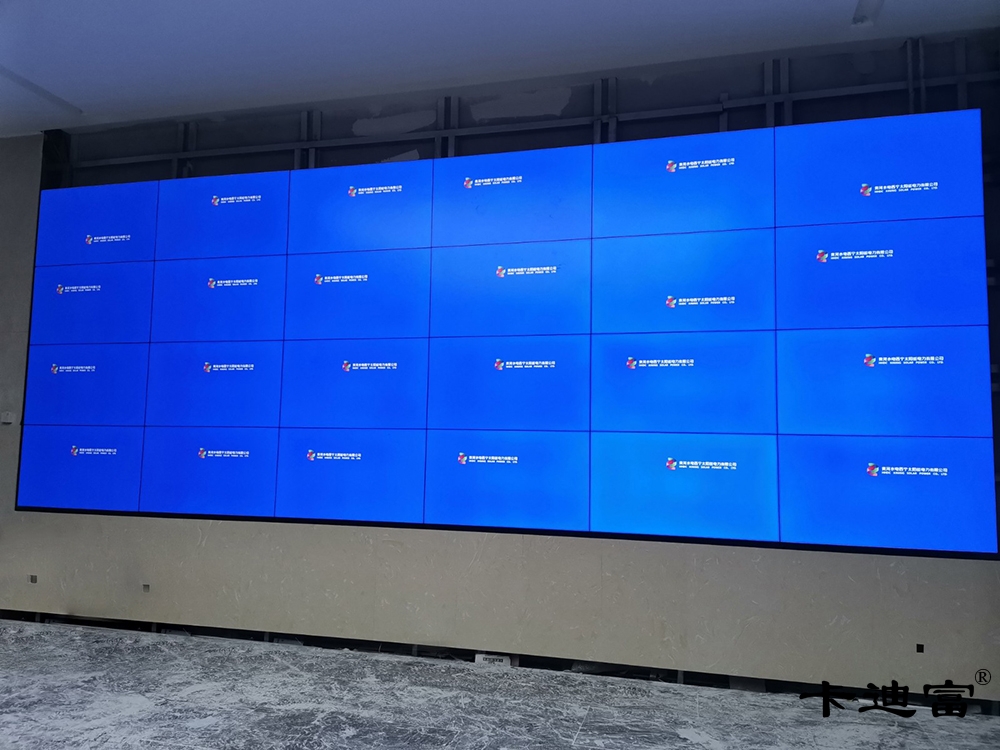

4*6液晶拼接大屏

4*6液晶拼接大屏


  一、液晶拼接屏本身具有可拼接功能

  液晶拼接屏作为一种工业级的显示器,它的结构与液晶电视基本相同,核心零部件是液晶面板,而在面板的后面还有一个控制器,这个控制器的主要功能就是拼接功能,也就是多个液晶拼接屏可以拼接成一个大的显示器,这也是为什么它被称之为拼接屏的原因。

  所以,原因之一就是因为它本身的结构所致,控制器是实现这一功能的主要设备。


  二、控制设备

  虽然液晶拼接屏自带拼接控制器,可以实现拼接功能,但是还需要在后端安装一个控制设备,用来衔接电脑与大屏。目前应用最多的当属HDMI分配器、矩阵、解码器、外置图像处理器等。根据不同的功能与用途,所选用的控制设备也不一样。

  比如我们9块屏拼接,分配器只能有一路输入信号,通常是使用一台1进12出的分配器,从电脑的显卡输出中接一条HDMI高清线到分配器的输入接口,然后从输出接口接9条HDMI线到每一块液晶拼接屏上面。这样可以实现两种显示效果,一是9块屏显示一个大画面,二是9块屏同时显示9个同样的画面。

  而矩阵相比与分配器在于解决了多台电脑输入的问题,可以任意切换显示,而解码器主要用于视频监控显示,如果需要画面漫游等则需要搭配外置图像处理器。


  三、线路连接

  技术在安装时,屏与屏之间还要通过网线进行串联,让屏与屏之间发生联系才能实现画面的拼接。从1号屏开始引出网线到2号屏,以此类推,把所有的液晶拼接屏串起来,从而实现电脑到分配器,再到每一块屏的连接。

  大屏液晶拼接屏之所以可以实现拼接功能,一是它本身就具备这种拼接性,二是通过一些控制设备及线路的控制,所以可拼接性也是它最基本也是最强大的一种功能,我们可以根据视频监控的数量以及显示区域的大小,拼接成任意大小的显示屏幕,并且随着更多超窄边拼缝液晶面板以及无缝液晶拼接屏的推出,液晶拼接屏应用范围也越来越广泛。
