山西省太原市55寸3.5MM3x3壁挂液晶拼接屏,支架安装

文章来源:山西省拼接屏案例人气:199发表时间:2022-08-23

  山西省太原市55寸3.5MM3x3壁挂液晶拼接屏,支架安装

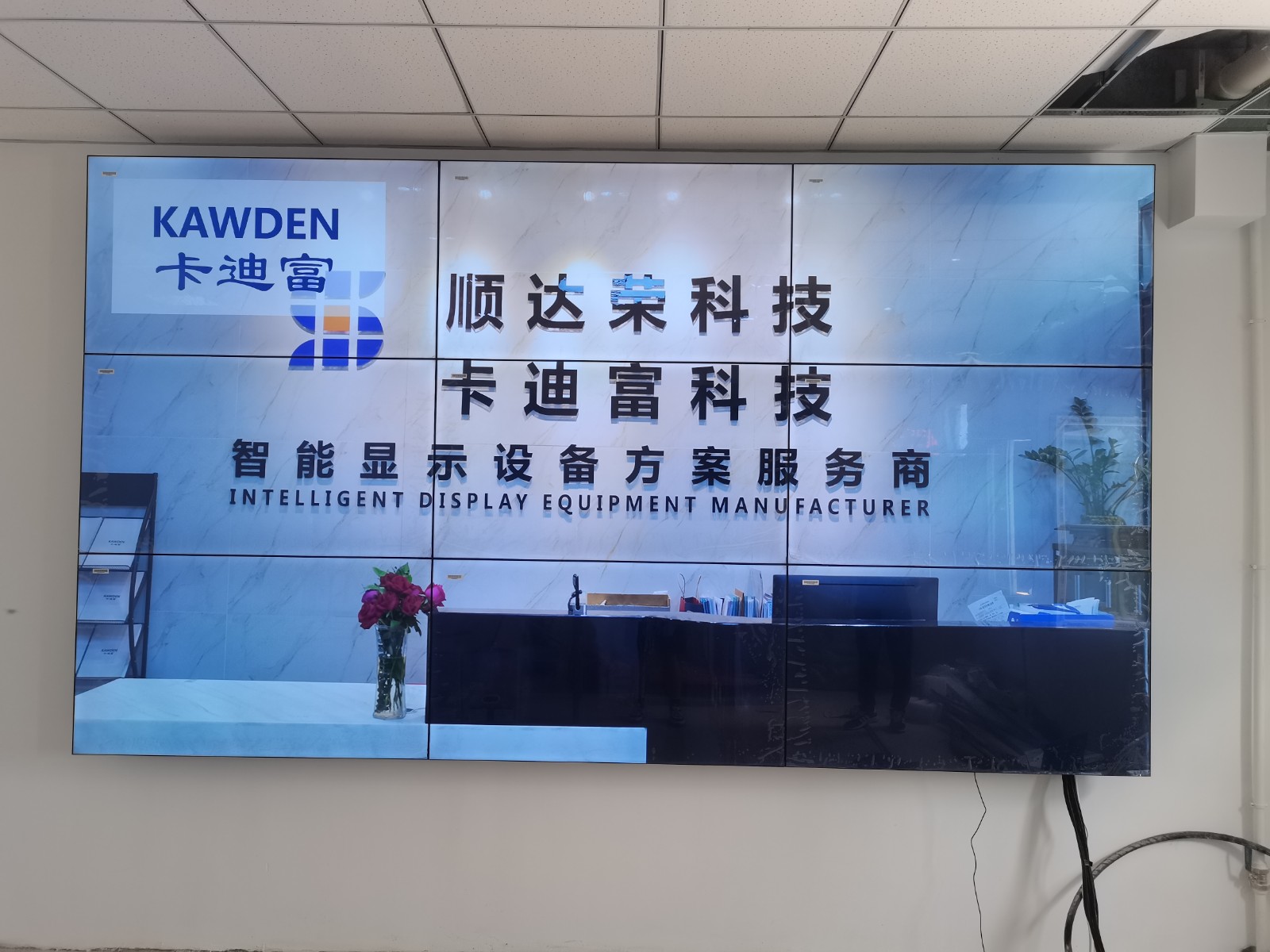

山西省太原市55寸3.5MM3x3壁挂液晶拼接屏

山西省太原市55寸3.5MM3x3壁挂液晶拼接屏


  液晶拼接屏是一种炙手可热的大屏终端显示产品,被应用在诸多领域,为人们青睐有加;在目前,液晶拼接屏普遍的安装方式分为四种,分别是:嵌入式安装、机柜式安装、壁挂式安装、落地支架式安装;今天小编就和大家分享下山西省太原市55寸3.5MM3x3壁挂液晶拼接屏案例图片。


山西省太原市55寸3.5MM3x3壁挂液晶拼接屏

壁挂式液晶拼接屏3*3


  壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上,然后把拼接屏挂上去,调试好就可以了,一下是拼接屏安装详细:

  一、安装固定支架、底板、端子板、电源开关。

  准备物料:固定支架、底板 、端子板、电源开关。

  作业内容:

  1、检查固定支架、底板、端子板是否有变形、刮花、颜色异常等不良品标识,如有不良标识放入不良品盒。

  2、把固定支架、底板、摆放好,打上螺丝;

  3、把端子板对准底板螺丝孔位后打上螺丝;

  4、将电源开关装到端子板对应位置,检查安装好电源开关钮是否灵活。(注意事项:物料要摆放整齐)

  二、安装主板、电源板

  准备物料:主板、电源板。

  作业内容:

  1、将主板上端子对准端子板上的孔位穿出来,再主板上的定位孔对准底板上的定位孔,打上螺丝。

  2、将电源板上的定位孔对准底板上的定位孔,打上螺丝。(注意事项:物料要摆放整齐)

  上工位:装固定支架、底板、端子板、电源开关;

  下工位:装背光线、屏线、主板电源线、温度感应器;

  三、安装背光线、屏线、主板电源线、温度感应器

  准备物料:背光线、屏线、主板供电线、温度感应器。

  作业内容:

  1. 将开关电源线连接到电源板对应位置,并把地线打到电源板螺丝孔位;

  2. 将背光线1和2分别连接电源板对应位置;

  3. 将屏线一端连接主板对应位置;

  4. 将主板供电线连接主板对应位置另一端连接电源板对应位置;

  5. 将温度感应器连接到主板相应位置另一端打到电源板螺丝孔位。(注意事项:每个线材一定不能错插或反插)

  准备物料:固定螺丝。

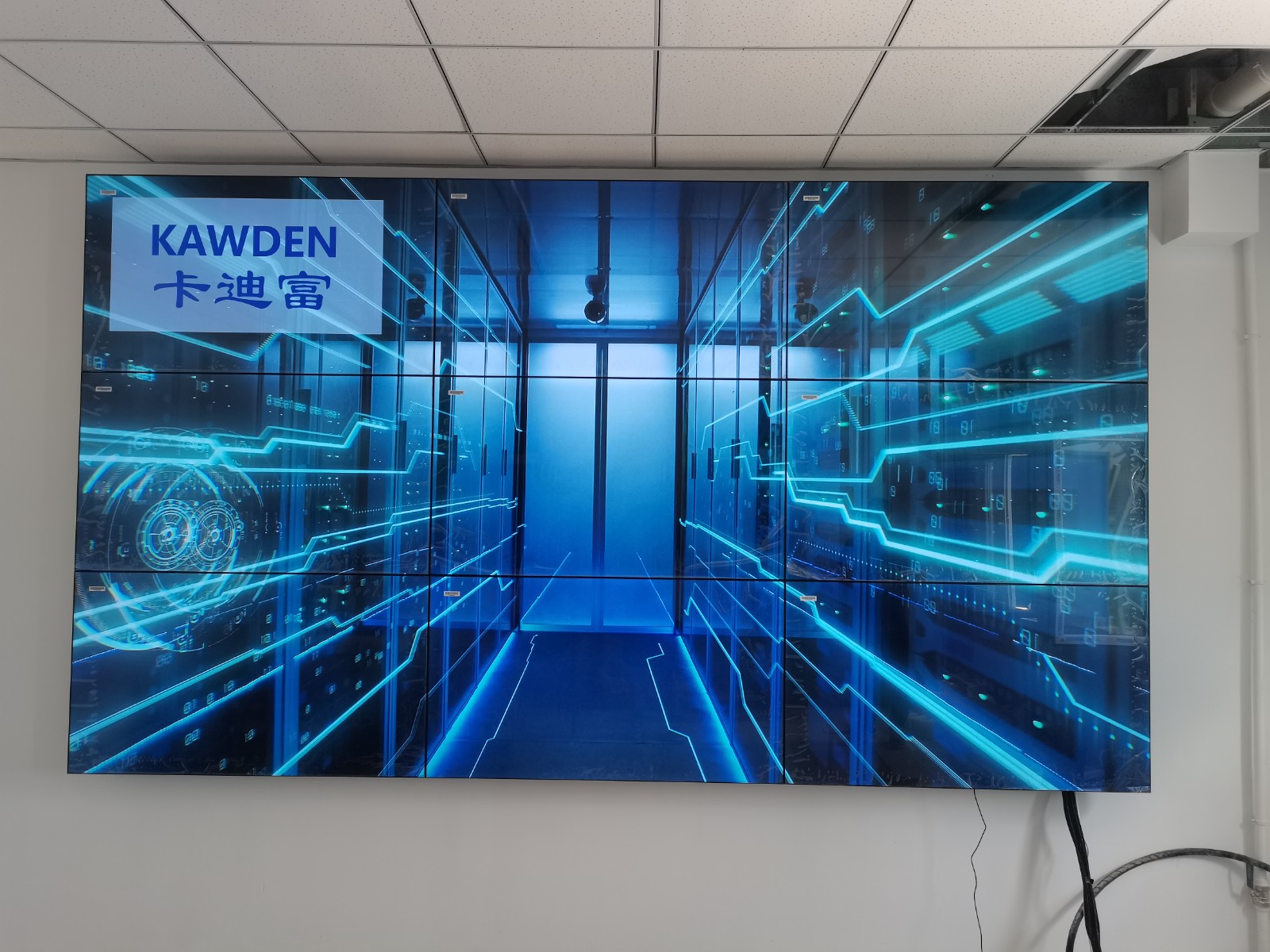

山西省太原市55寸3.5MM3x3壁挂液晶拼接屏

5寸3.5MM3x3壁挂液晶拼接屏


  四、卡迪富液晶拼接屏的安装

  作业内容:

  1.将固定支架固定在LCD屏上,打上固定螺丝;

  2.将屏线和背光线1 ,2分别连接到LCD屏的对应接口;上工位:装背光线、屏线、主板电源线、温度感应器。

  五、测试半成品

  作业内容:

  1. 把电源线连接到电源接口,将开关打开;

  2.检查屏幕字符显示是否正常;

  3.检查合格后放入下一工位。

  六、安装屏体风扇

  准备物料:屏体风扇。

  作业内容:1.将风扇按照规定方向对准孔位装上螺丝,然后加装螺母紧固。

  七、安装手捥、维护窗口挡板

  准备物料:手捥、维护窗口挡板。

  作业内容:

  1.将手捥对准后壳对应螺丝孔位,打上螺丝;

  2. 将维护窗口挡板对准后壳螺丝孔位,打上螺丝。

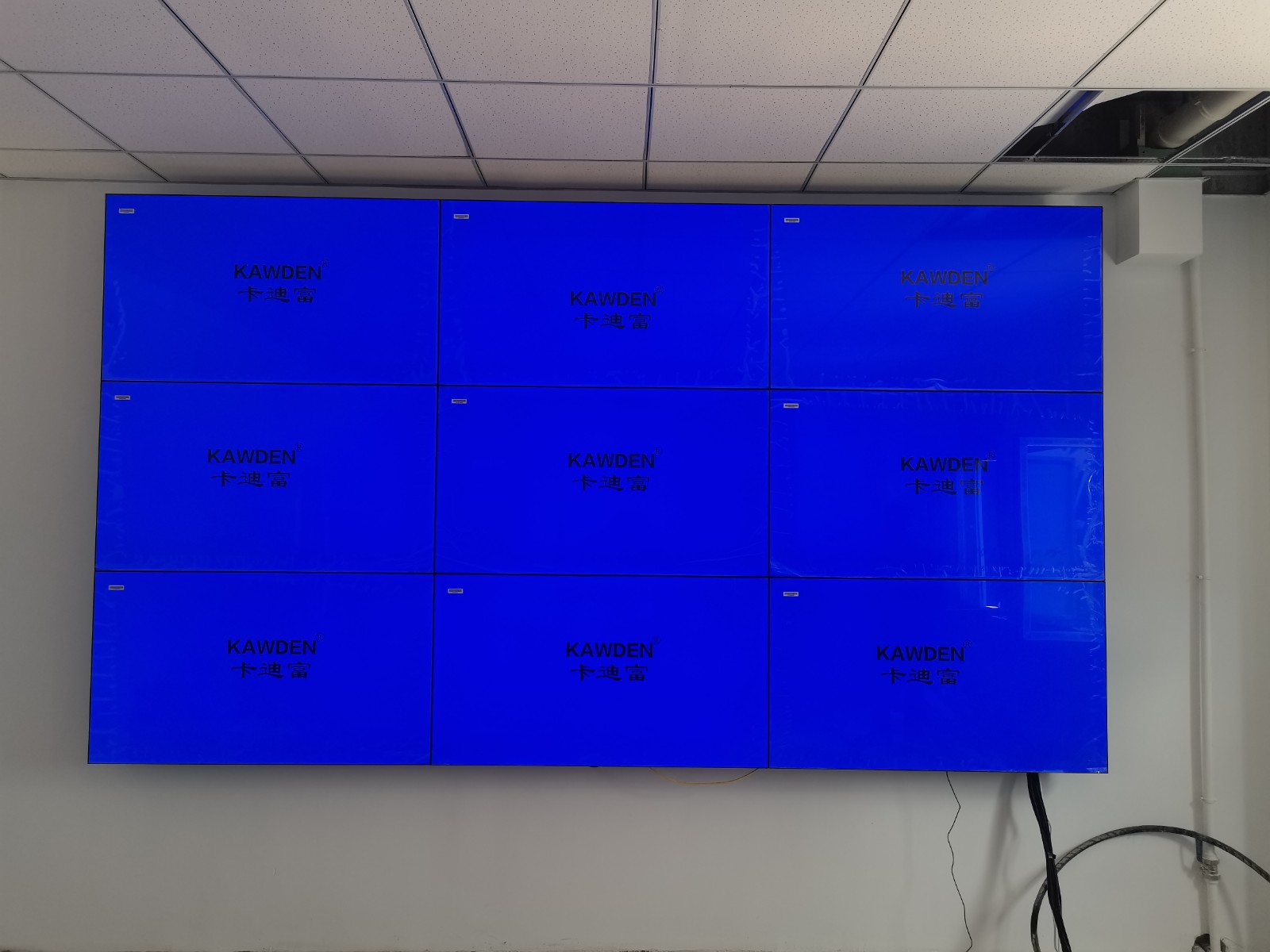

山西省太原市55寸3.5MM3x3壁挂液晶拼接屏

55寸3.5MM3x3壁挂液晶拼接屏案例图片


  八、安装后盖

  准备物料:后盖。

  作业内容:将后盖对准屏体后方,合上,打上螺丝。


  以上就是液晶拼接屏支架式安装的大概步骤,需一步一步进行(具体可根据现场情况作出判断),这对于一些刚刚接触液晶拼接屏的人来说,是有很大用处的;液晶拼接屏毕竟是一种精密的、价格比较昂贵的东西,它的安装是一个需要小心小心再小心的过程,如有不慎,很有可能会导致液晶拼接屏发生损坏,造成巨大的损失。
