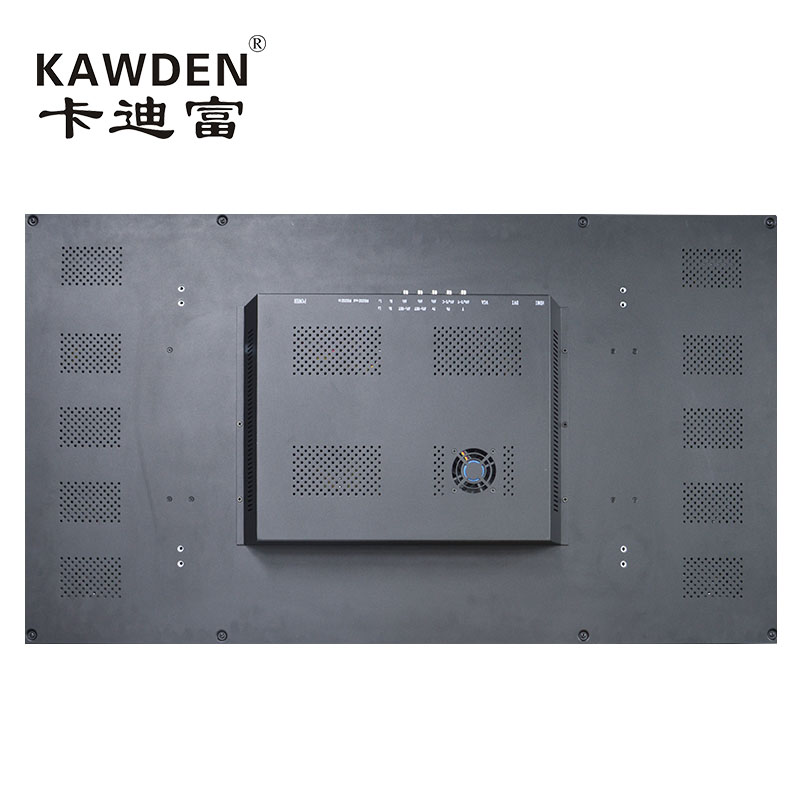

卡迪富/KAWDEN全环通—内置混合矩阵液晶拼接屏

全环通-混合矩阵液晶拼接屏是一款高性能的内置液晶拼接屏+混合数字矩阵（分配器）的驱动板，可以将拼接系统中的任意视频源（HDMI、DVI、VGA、AV、USB多媒体信号）转化为全数字视频流，通过自身的输入输出网口进行拼接单元间的环接传输，并可以直接分割拼接驱动LCD多屏拼接屏幕显示，省却了繁琐的设备搭配和调试（特别是矩阵之间的线材连接，联动，调试等），为客户大大节约了混合矩阵和线材的成本。信号传输无损耗、无衰减、无延时，环接单元数量没有限制。

 图标：

混合矩阵液晶拼接屏功能特点：

图片：

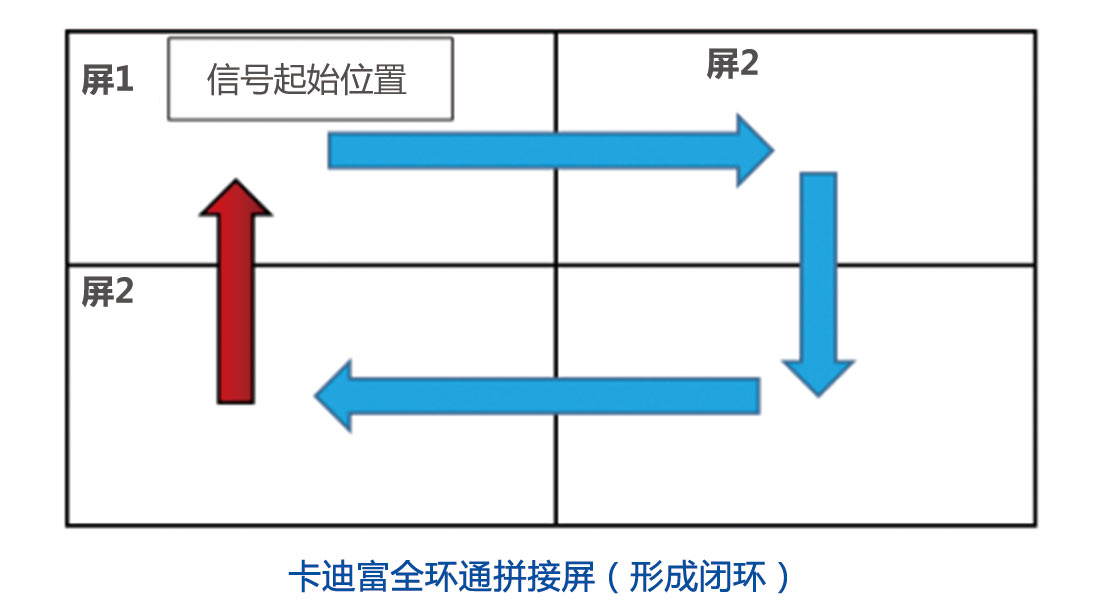

拼接屏控制线连接顺序

1、首创同步技术解决多年液晶拼接难题

   内置同步信号解决了传统液晶拼接在播放高速动态画面不同步的问题。

2、渐进边缘增亮技术

   渐进边缘增亮技术解决多年液晶拼接屏边缘发黑问题

3、内置多钟屏参

   支持 10-bit 双组 LVDS接口屏幕，输出分辨率高达 (1920x1080)

4、 支持输入信号：

   1路HDMI(兼容HDMI1.4及以下信号)；

   1路DVI(最高分辨率支持1080P);

   1路 VGA

   1路CVBS

   1路USB

5、输出信号：

   1路LVDS信号用以驱动 LVDS接口屏幕

   1路立体声音频信号输出

6、 控制及环接信号：

   一路RJ45插座，采用RS232C格式控制。

   全数字环接信号，一路输入，一路环接输出且形成闭环

7、内置矩阵功能

   每个单元的任意输入信号可以通过网线的全数字信号在单元间环接传输，实现任意调取拼接显示。
