贵州黔南都匀启航学校户外P4led显示屏方案

都匀启航学校户外P4全彩LED显示屏项目方案案例

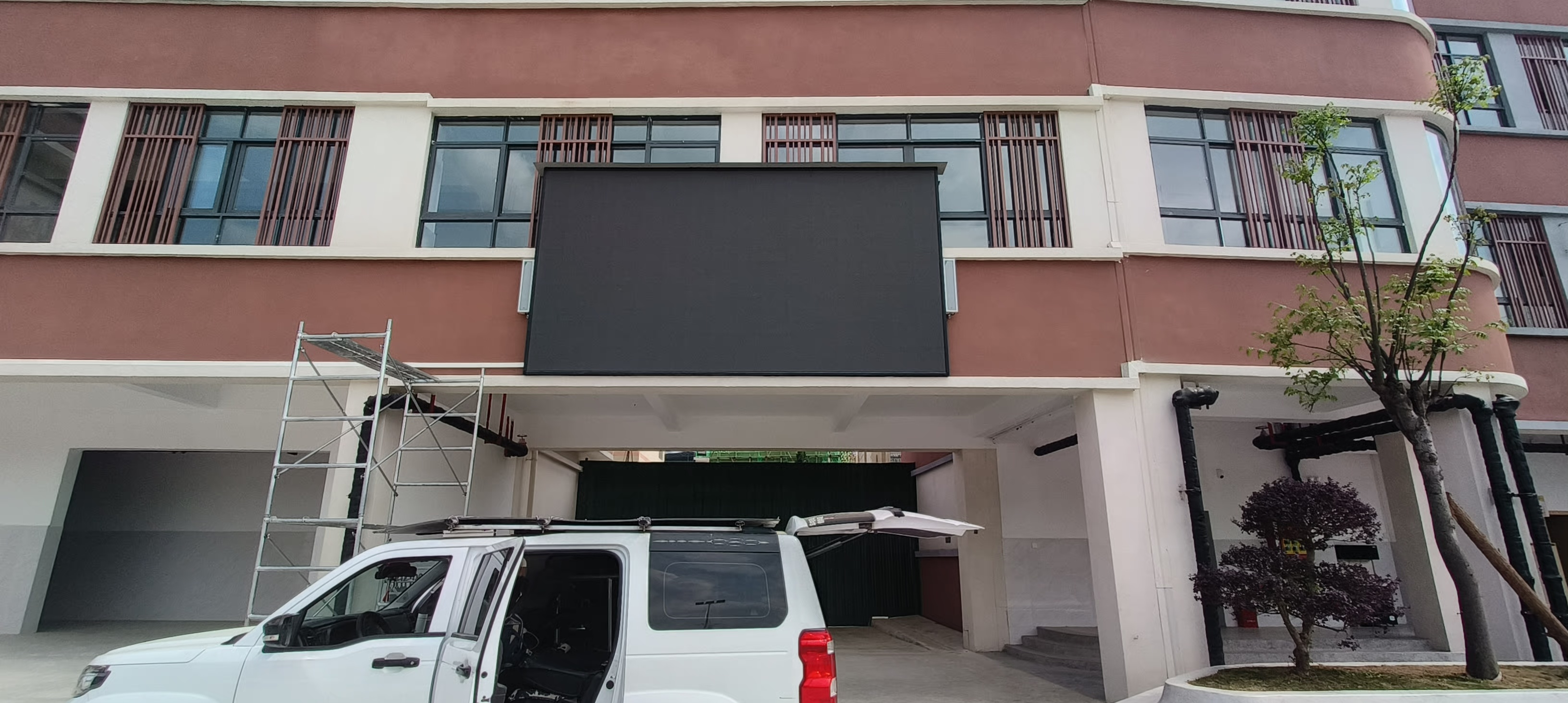

户外P4led显示屏方案案例图片

一、 项目概述

项目名称： 都匀启航学校户外P4全彩LED显示屏项目

安装位置： 学校户外(教学楼外墙)

核心需求： 打造一块高清晰度、高可靠性、运行稳定的户外LED显示屏，用于学校信息发布、活动宣传、视频播放、欢迎标语展示等，提升学校信息化形象和校园文化建设。

选定品牌： 卡迪富 (KAWDEN) - 国内知名LED显示品牌，以产品稳定性和高性价比著称。

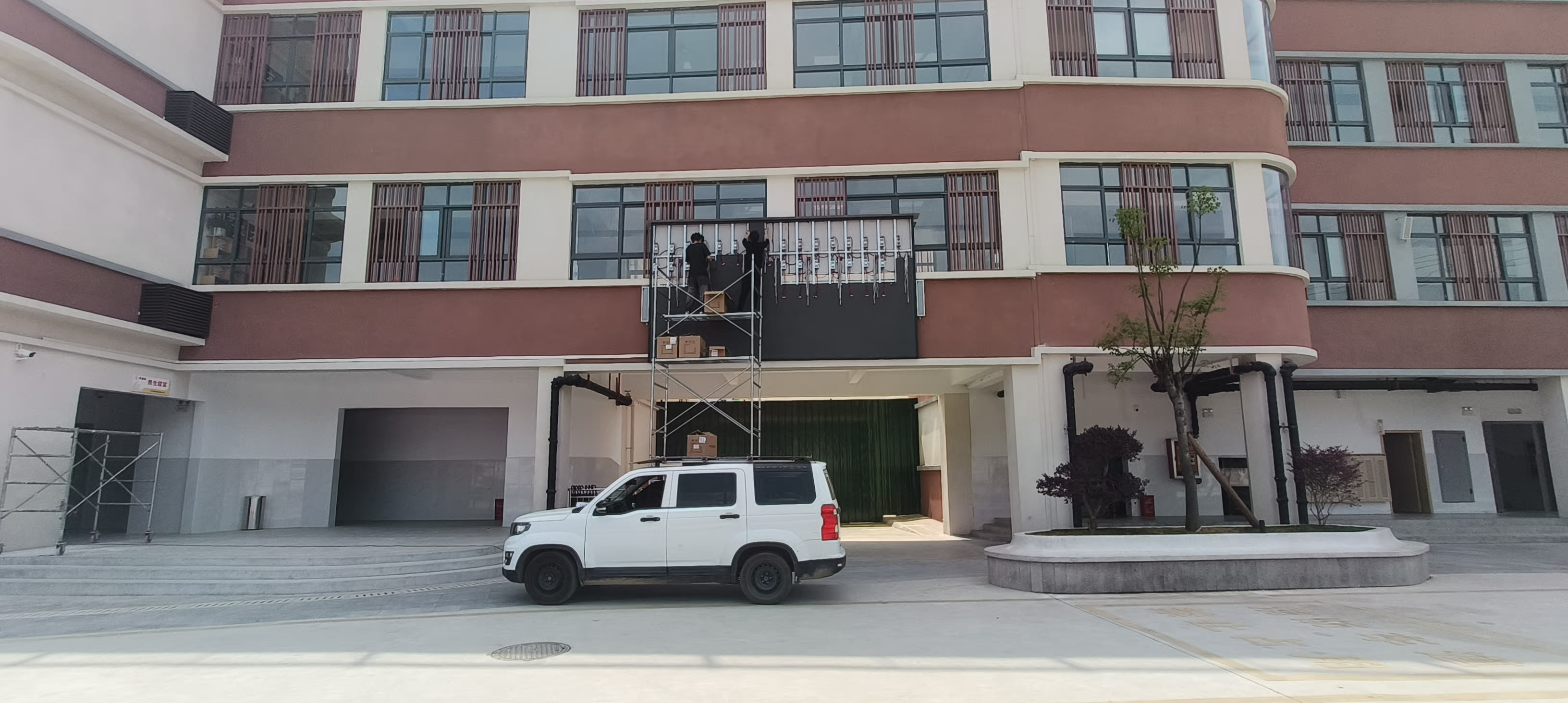

户外P4led显示屏安装

二、 显示屏规格参数(P4户外)

参数项规格说明

像素点间距P4 (4mm)

封装方式户外表贴三合一 (SMD 3-in-1)

分辨率根据最终尺寸确定(例如：长10.24m / 4mm = 2560点，高5.12m / 4mm = 1280点)

屏幕亮度≥ 6000 cd/㎡ (可调，保证白天阳光直射下清晰可见)

刷新率≥ 3840 Hz (高刷新率，保证拍照、摄像无闪烁和水波纹)

灰度等级16bit (65536级灰度，色彩过渡自然真实)

可视角度水平140° / 垂直140° (保证师生在不同位置都能看清内容)

最佳视距4米 ~ 50米

防水等级IP65 (户外全防水，防雨防尘)

电源知名品牌开关电源 (如：明纬/Meanwell)，200V-240V AC输入

控制系统卡迪富配套同步控制系统 (发送卡+接收卡)

播放软件卡迪富官方配套LED演播室软件，操作简便

屏体结构压铸铝箱体，轻便、散热好、精度高、易于维护。

三、 系统组成方案

LED显示单元： 卡迪富户外P4压铸铝箱体。箱体尺寸常规为：640mm * 480mm (分辨率：160点 * 120点)。此尺寸箱体便于安装、拆卸和维护。

控制系统： 采用卡迪富同步控制系统，包括：

发送卡： 1张，安装在控制电脑内。

接收卡： 数量根据显示屏总分辨率计算(通常1张接收卡带载范围在65万-130万像素之间)。

配电系统： 配备专业户外配电柜，内含空气开关、交流接触器、定时开关(可设置自动开关屏时间)、浪涌保护器(防雷击)和短路保护装置。

框架结构： 采用优质钢结构，由方钢焊接而成，整体做防锈(喷塑或烤漆)处理，确保结构稳固安全，能抵抗当地大风天气。

散热系统： 箱体采用背面风扇主动散热，确保屏体内部热量及时排出，保证长时间稳定运行。

内容播放源： 配备一台高性能控制电脑(甲方自备或乙方提供)，用于编辑和发送节目内容。

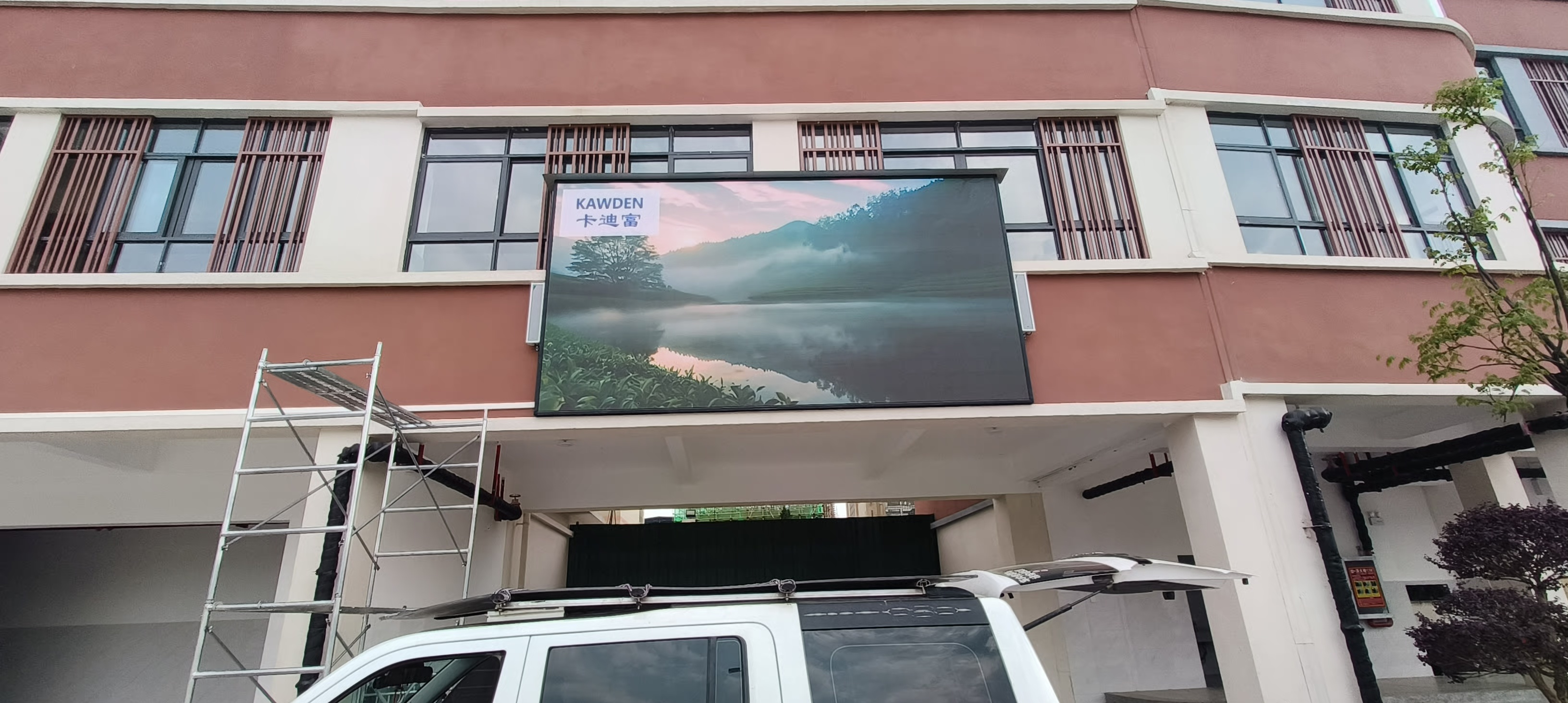

户外P4led显示屏

卡迪富品牌优势

品质稳定： 采用国星、晶台等知名品牌LED灯芯，品质有保障，衰减慢，寿命长。

色彩一致性好： 出厂经过逐箱体亮度和色度校正，确保整屏色彩均匀，无色差、色块。

服务支持： 卡迪富提供完善的技术支持和售后服务网络，能及时响应和处理问题。
